Serial network interfaces:

نوع دیگری از Interface ها بر روی روتر های Cisco وجود دارد به نام Serial Interface که به WAN Interface Serial شهرت دارند .
مورد استفاده Serial Interface ، جهت اتصال Router ها به بستر های مخابراتی و زمانی که دو شبکه را که فاصله جفرافیایی زیادی از یکدیگر دارند را می خواهید به صورت Point-to-Point به هم متصل کنید. براساس خطوطی که از مخابرات اجاره می کنید (ملغب به Lease line) و به واسطه Serial Interface که به Router شما متصل شده ، به سمت مقصد Data می فرستید. به صورت پیش فرض بر روی Router های امروزی Serial Interface وجود ندارد، بلکه روی Router شما Slot خالی تعبیه شده است و باید Serial Interface را خریداری و روی Router سوار کنید.

روش کار بدین صورت است که شما بستری را از مخابرات اجاره می کنید ، مخابرات آن بستر را به وسیله یک کابل مستقل به ساختمان شما وارد یا از طریق خط تلفن به شما ارائه خواهد داد . زمانی که خط Data را دریافت کنید ، شما نمی توانید آن خط Data را مستقیم به Router متصل کنید . بلکه جهت اتصال خط Data واسط هایی وجود دارند که عبارتند از :

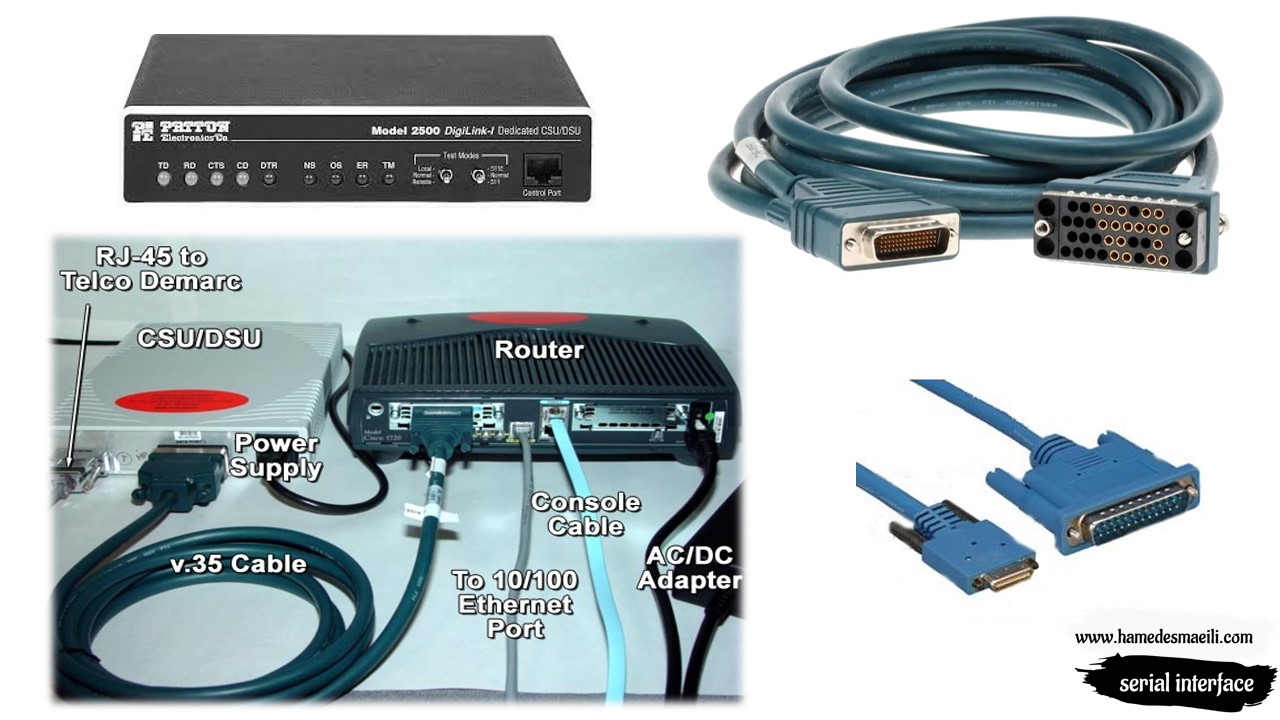

مودم های CSU/DSU:
✔️ خط Data شما به مودم هایی با اسم علمی (Data service unit ، Channel service unit) متصل خواهد شد. این مودم ها براساس استاندارد V.35 کار خواهند کرد.
✔️ متداول ترین نوع مودم که در کشور ایران به عنوان CSU/DSU مورد استفاده قرار می گیرد ، مودم هایی تحت نام Patton است .(تمام شعبات بانک ها ، خود پرداز ها و بسیاری از مجموعه ها که دارای ساختار یکپارچه هستند از مودم های Patton استفاده می کنند )

V.35 Cable:
✔️ آن قسمت از کابل V.35 که پین دارد ملغب به DTE و آن قسمتی که پین ندارد ملغب به DCE می باشد .
✔️در اتصالات Point-to-Point ، سمت DCE باید تعیین سرعت اتصال گردد . (سرعت اتصال بر واحد Bit per second است)
✔️ DTE از DCE تبعیت می کند . در دنیای واقعی زمانی که سرعت اتصالی را انتخاب و بابت آن پول پرداخت می کنید ، بنابراین مخابرات سمت DCE است ، زیرا تعیین کننده سرعت اتصال است و DTE همیشه سمت مشتری است .

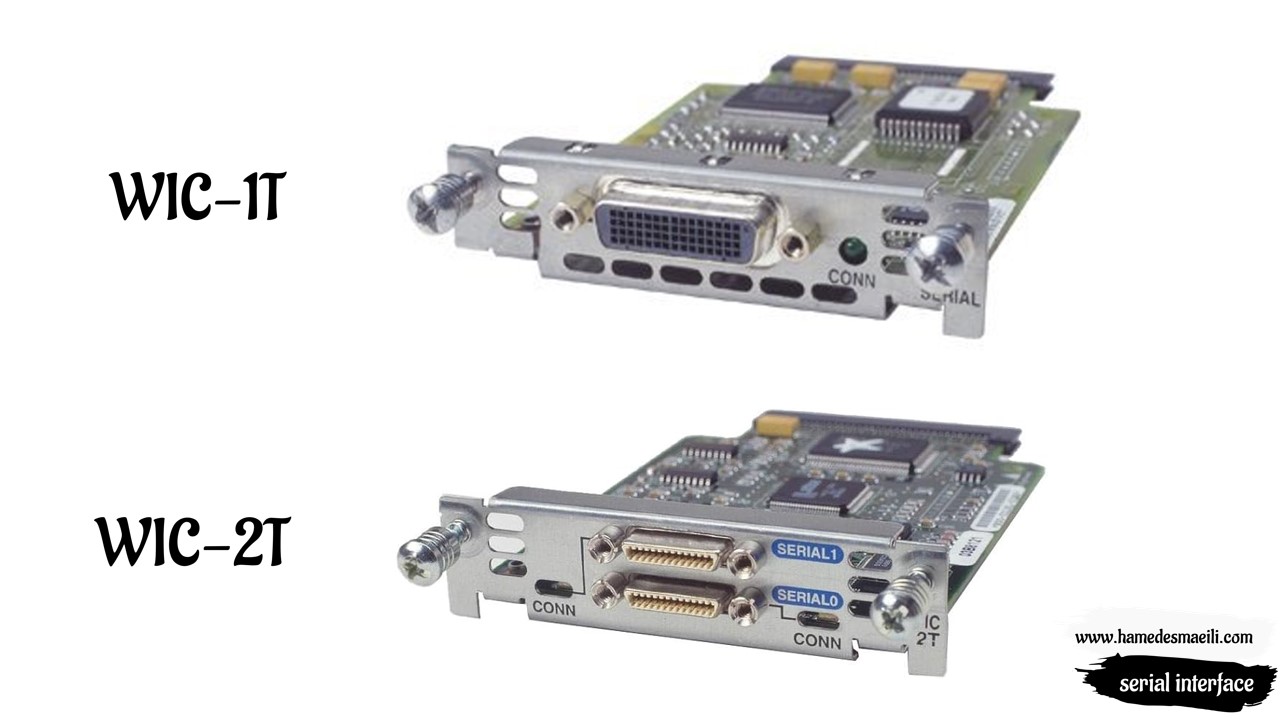

WIC-2T ، WIC-1T:
Serial Interface ها با 2 نوع WIC-2T ، WIC-2T شناخته می شوند. (WIC-2T را سریال مینیاتوری گویند)
WIC-2T یک ماژول است که 2 عدد Serial Interface روی آن سوار می شود و اگر Router شما مسلح به WIC-2T باشد ، کاملا کانکتور آن متفاوت خواهد بود . بنابراین زمان خرید کابل V.35 باید نوع 1T یا 2T آن را مشخص کنید .

تاریخچه:

اگر می خواستید چند دهه پیش برای منزل اینترنت تهیه کنید ، باید در ISP مخابرات ثبت نام اولیه را انجام داده و بعد ISP مخابرات یک لیست با مثلا 100 شماره تلفن آنالوگ در اختیار شما گذاشته و فقط یک نفر می توانست متصل شود . (یعنی اگر به صورت Dial-up می خواستید متصل شوید باید تک تک این شماره ها را گرفته تا شانس اینکه کدام خط آزاد باشد)

البته روش فوق منسوخ شده است و از زمانی که خطوط دیجیتال متنوع با پهنای باند متفاوت وارد بازار شد ، انقلابی در نقل و انتقال Data به وجود آمد .
خطوط دیجیتال E1 (اروپا) ، خطوط دیجیتال T1 (آمریکا) ، خطوط دیجیتال G1 (ژاپن) ، خطوط دیجیتال E3 ، خطوط دیجیتال T3 و …

خط E1 :
✔️ این خط در اروپا استفاده می شود و ایران به دلیل اینکه تجهیزات خود را از اروپا می گرفت ، از خطوط دیجیتال E1 استفاده می کرد.
✔️هر خط E1 یک خط دیجیتال 2048KB است، البته هر خط دیجیتال این قابلیت را دارد که شکسته ( Channelize) شود.
✔️هر خط E1 به 32 کانال می تواند شکسته شود.👈 30 کانال B (جهت انتقال Data) + 2 کانال D (جهت Signaling مخابرات)
بنابراین مخابرات این قدرت را دارد که خطوط دیجیتال را بشکند و بخشی از این خطوط را به شما اجاره دهد که اصطلاحاً Time Slot گویند. (مثلا، خط 256KB می شود 4B Channel)

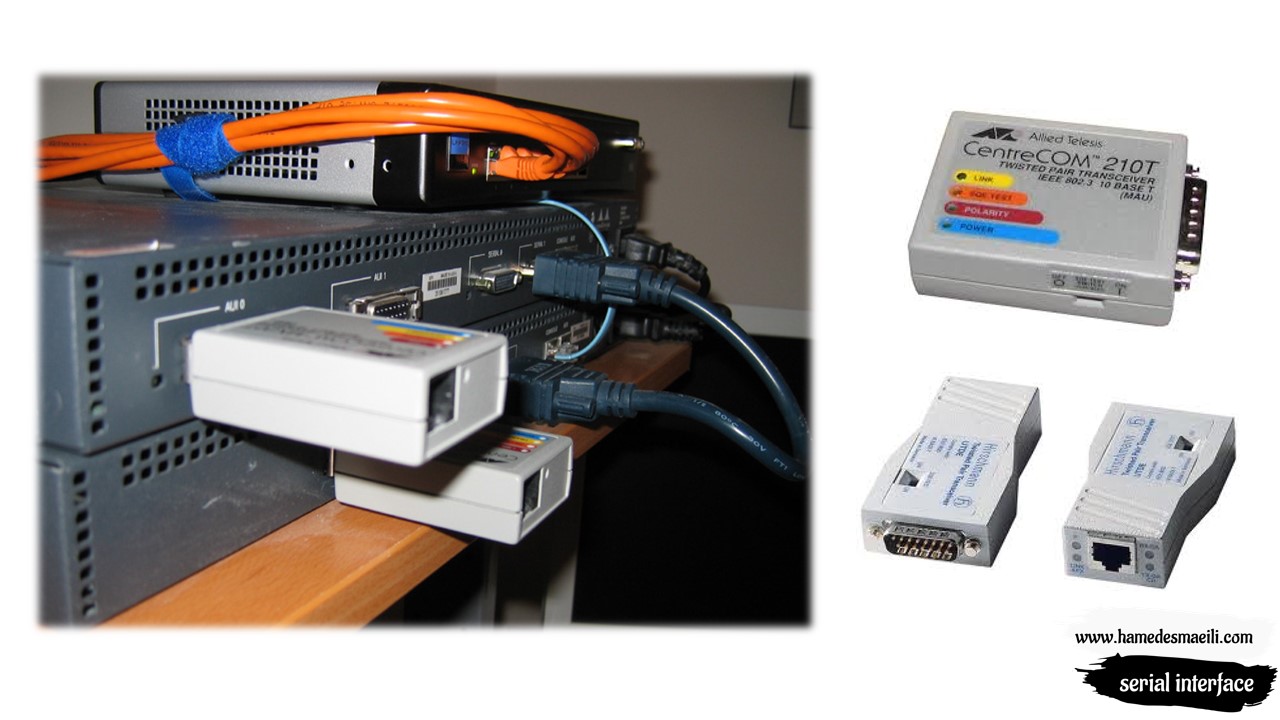

AUI to RJ45 Ethernet :
روتر های سری 2500 که چند دهه پیش به بازار عرضه می شد ، یک روتر با 2 عدد Serial Interface و فاقد Lan Interface بود . زمانی که می خواستید این روتر را یه سوئیچ متصل کنید باید از تبدیل AUI to RJ45 Ethernet استفاده می کردید و آن را به پورت AUI روتر متصل می کردد . این تبدیل در انتها به شما یک خروجی RJ45 می داد و آن را یه سوئیچ متصل می کردید.

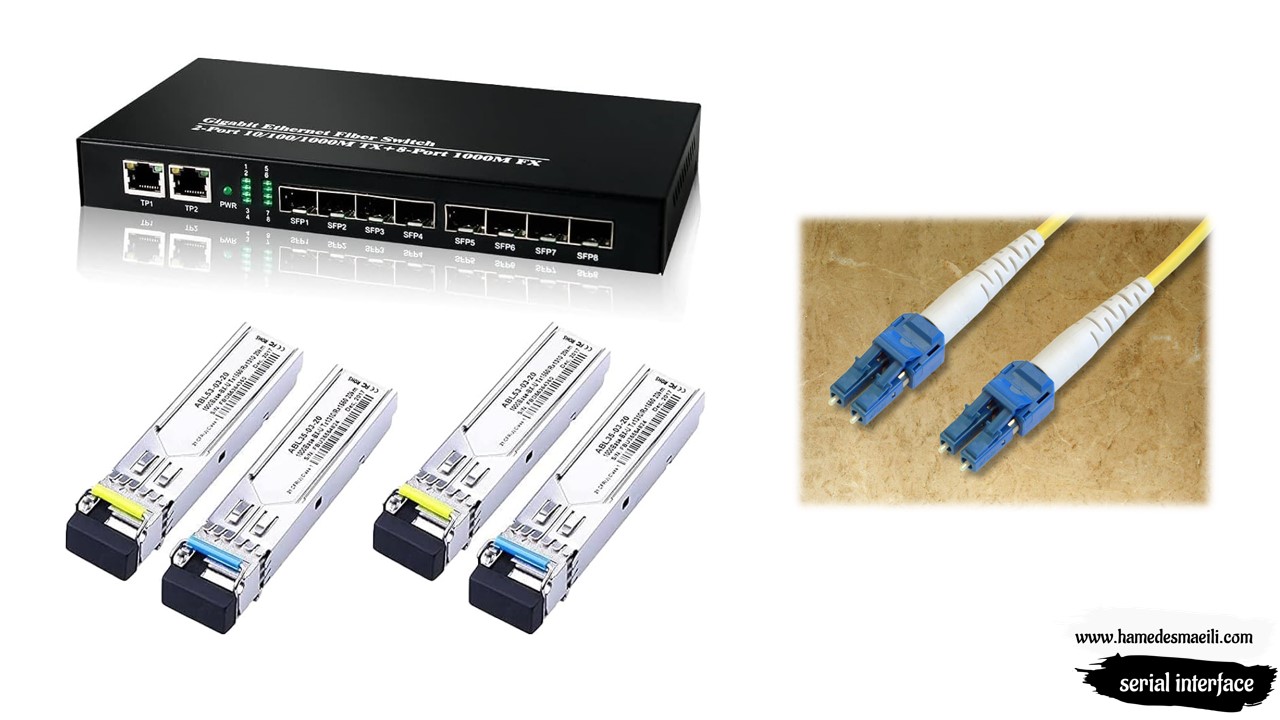

سوئیچ های SMC :
این نوع سوئیچ ها مربوط به فیبر نوری هستند . به خاطر داشته باشید که کانکتور های فیبر غالبا 2 تایی هستند (یک خط Send ، یک خط Receive)، البته نوع از کابل های فیبر نوری وجود دارد که روی یک خط هم Send و هم Receive را ارائه می دهد.
