Passive Network Equipment:

Media تکنولوژی است که ما امروزه در شبکه های کامپیوتری Data را روی آن انتقال می دهیم و غالباً در شبکه های امروزی 3 نوع Media به صورت نورم وجود دارد :

کابلی (Copper Base):
منظور از کابلی، کابل هایی که در آن رشته های مس وجود دارد و ملغب است به Copper Base. در شبکه های کابلی اطلاعات به وسیله ی سیگنال های الکتریکی جابه جا می شوند.
شبکه های فیبر نوری (Fiber Optic):
داخل آن مس وجود ندارد و شرایط آن کاملا متفاوت است. در شبکه های فیبر نوری اطلاعات به وسیله ی پالس نور جابه جا می شوند.
شبکه های بی سیم (Wireless):
در شبکه های بی سیم اطلاعات به وسیله ی امواج رادیویی جابه جا می شوند.

امروزه جهت اتصال کامپیوترها از کابل های Twisted pair (Copper Base) استفاده می شود که نکاتی در این نوع کابل حائز اهمیت است:

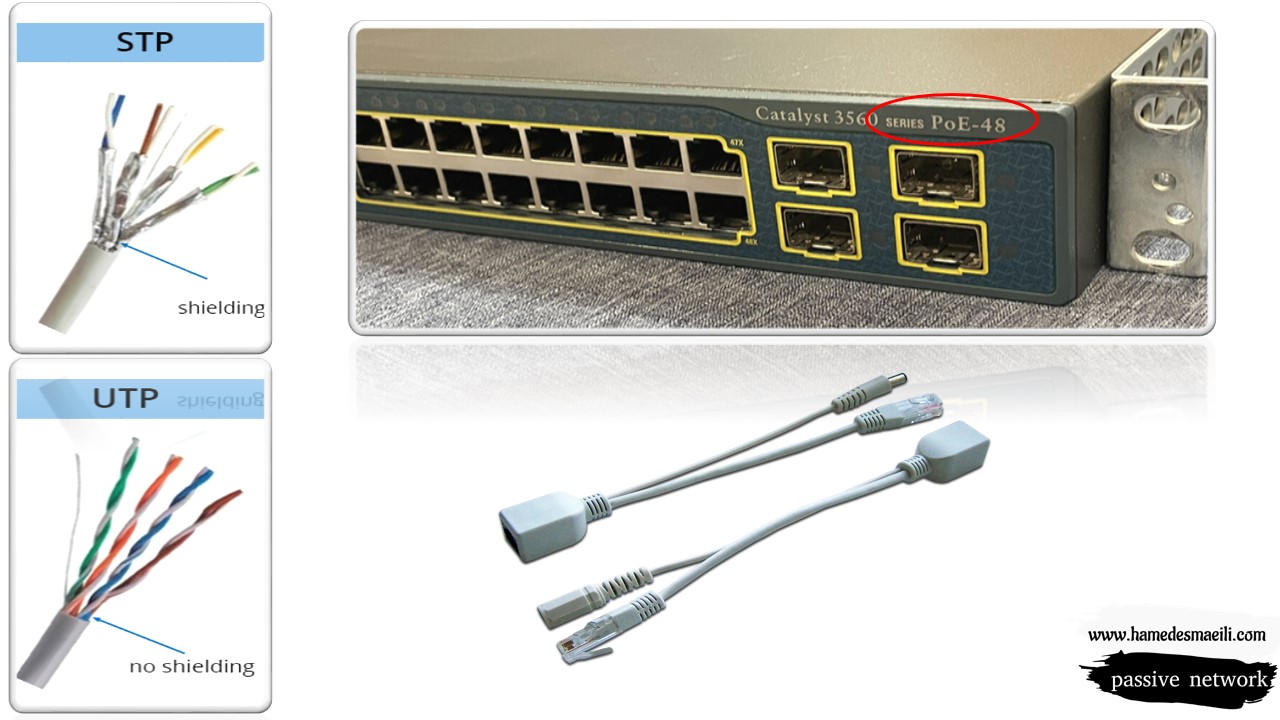

✔️ کابل های Twisted pair یا جفتی دوقلو در 2 نوع روکش دار Shielded twisted pair (STP) و بدون روکش Unshielded twisted pair (UTP) ، که به صورت معمول از 8 رشته سیم مسی که دارای 4 رنگ اصلی + 4 رنگ سفید که با رنگ های سبز، نارنجی، قهوهای و آبی ترکیب شده اند.

✔️ کابل های Shielded twisted pair (STP) تقریباً روکشی شبیه به فویل دارد و از آن جهت مورد استفاده قرار می گیرند که تاثیر میدان های مغناطیسی داخل کابل را کم کند، زیرا ممکن است این میدان های مغناطیسی روی حرکت Packet ها داخل سیم تاثیر بگذارد.

✔️ به خاطر داشته باشید که از بین این 8 رشته سیم موجود 👈 4 عدد جهت انتقال Data و 4 عدد دیگر جهت انتقال برق مورد استفاده قرار می گیرند 👈 (1، 3 ،2، 6 جهت انتقال Data)
در تجهیزات شبکه قابلیتی به اسم Power over Ethernet (PoE) وجود دارد. 👈 Cisco Catalyst 3560 series PoE 48 بدان معنا است که هر کدام از پورت ها علاوه بر انتقال Data، برق را هم منتقل می کنند. هر کدام از پورت ها به صورت معمول (15.4W) توان تولید می کنند و هر دستگاهی که توان (15.4W) آن فعال باشد، با کابل شبکه روشن خواهد شد. تجهیزاتی مثل آنتن ها، Access Point ها، تلفن های تحت IP و … بدون نیاز به آداپتور برق و با یک رشته کابل بکه متصل یه سوئیچ روشن می شوند.

✔️ جنس کابل Twisted pair بسیار حائز اهمیت است. کابل های Twisted pair به صورت استاندارد 100 متر Data را انتقال می دهند، اما ممکن است یک کابل UTP خریداری کنید و بعد از اتصال متوجه شوید تا 50 متر بیشتر Data را رد نمی کند. بنابراین در خرید کابل دقت کنید، الی الخصوص اگر در متراژ بالا از کابل استفاده می کنید.

✔️ Twisted pair موجود در بازار به 2 صورت ارائه می شود:
رول 305 متری خام خریداری کنید و براساس متراژ مورد نیاز از رول جدا کرده و کانکتور RJ45 به آن متصل کنید.
پچ کورد که توسط کارخانه سازنده Connector خورده و آماده استفاده می باشد. ( پچ کورد 3 متری، 2 متری، 30 سانتی )

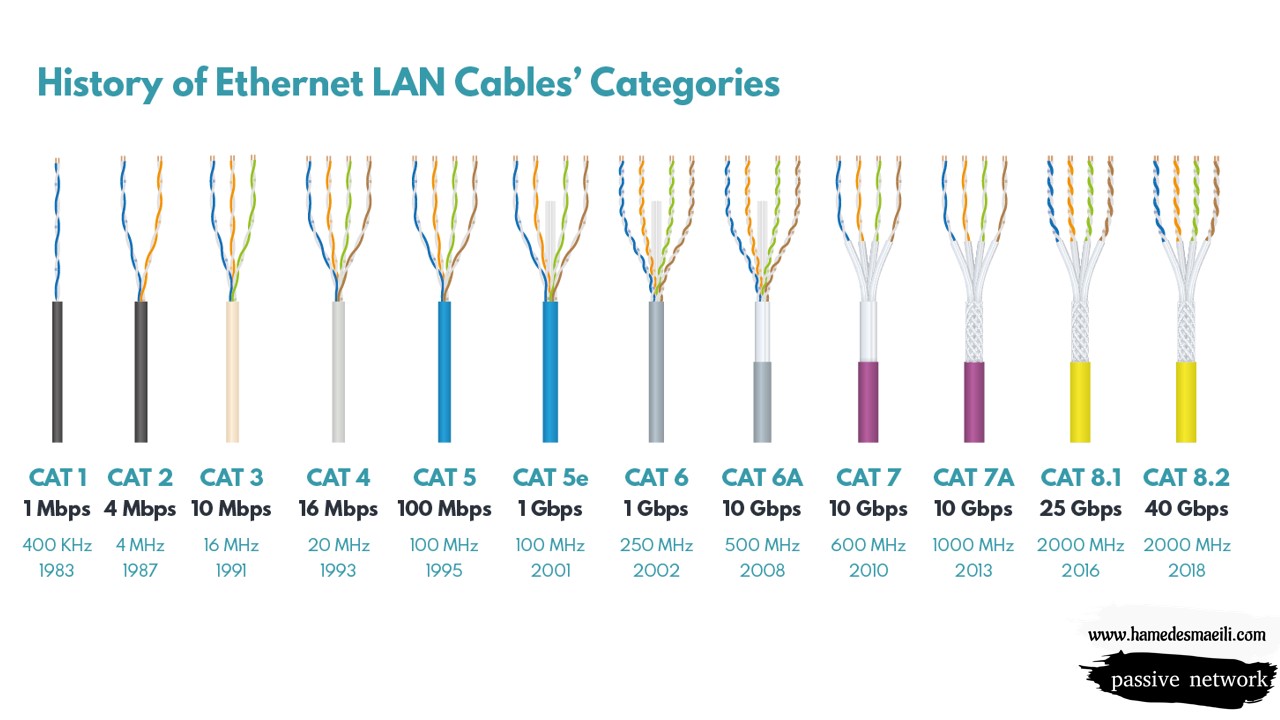

✔️ کابل های Twisted pair غالباً با اسم Categories دسته بندی شده و در بازار به CAT معروف هستند.
مستحضر باشید که جهت اتصال دو سوئیچ با پورت های Gbps بهتر است از کابل CAT6 استفاده کنید، زیرا مثلا کابل CAT5 تا 100Mbps را بیشتر عبور نمی دهد.

فیبر نوری (Fiber Optic):
زمانی که بعد مسافت پیش می آید (مثلا 2 عدد سوئیچ که 1000 متر با هم فاصله دارند) و کابل های Twisted pair جوابگو ما نیستند، پای فیبر نوری (Fiber Optic) وسط می آید.
✔️ انواع مختلفی از Fiber Optic وجود دارد که Singel Mode (نور خطی) / Multi Mode (نور شکسته) عبور می دهند و هر کدام Connector خاص خود را دارند 👈 (MT-RJ - ST - LC)

✔️ کابل های فیبر نوری به صورت نورم 2 رشته ای (Send، Receive) هستند، البته امروزه کابل های از جنس فیبر وجود دارد که تنها در یک رشته (Send، Receive) را با هم پشتیبانی می کنند.

✔️ هر کدام از رشته های نازکی (مثلا 30 رشته نازک) که از کابل فیبر نوری بیرون آمده است را اصطلاحاً Core گویند که حجم زیادی از Data را انتقال می دهند. این رشته های نازک به وسیله دستگاهی تحت نام فیوژن به واسطه لیزر به هم متصل و کانکتور می خورند. خطا توسط دستگاه فیوژن باید بسیار پایین و در حد میکرون باشد. اگر خطا زیاد باشد Data منتقل نمی شود. اگر رشته های نازک Core در دست انسان شکسته شود بسیار خطرناک خواهد بود و به راحتی در رگ انسان جابه جا می شود .💀

✔️ SFP معروف ترین نوع ماژول فیبر نوری موجود در بازار است. مثلا، Cisco Catalyst 3560 دارای 4 فضای خالی جهت ماژول SFP است که با کانکتور از جنس MT-RJ متصل شده اند.

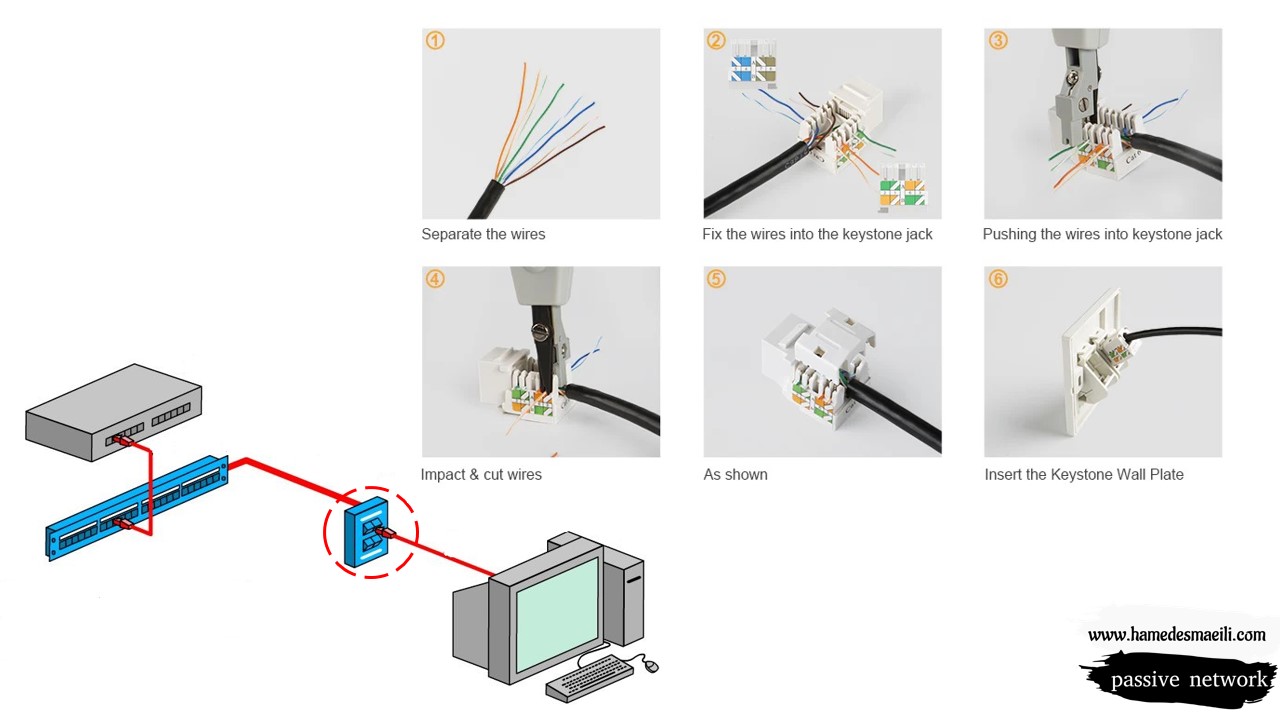

Keystone Jack:
فرض کنید کامپیوتری وجود دارد و می خواهید آن را به یک سوئیچ که در فاصله 60 متری قرار دارد متصل و شبکه کنید. شاید راه حل اول این باشد که از کابل Twisted pair خام، 60 متر جدا کرده و Connector زده و آن را از داخل داکت عبور دهید. حال اگر فردا روز کامپیوتر 5 متر جابه به جا شد دوباره 65 متر جدا کنیم؟😕

راه حل بهتر این است که از Keystone استفاده کنید. اگر در یک اتاق 5 کامپیوتر وجود داشت و خواستید کار کابل کشی انجام دهید، 5 تا رشته کابل از سوئیچ پشت Keystone آورده و از Keystone با یک رشته کابل دیگر به کامپیوتر ها متصل کنید. Keystone در بازار متنوع هستند که به صورت روی کار (بر روی دیوار نصب شده) یا توی کار عرضه می شوند.

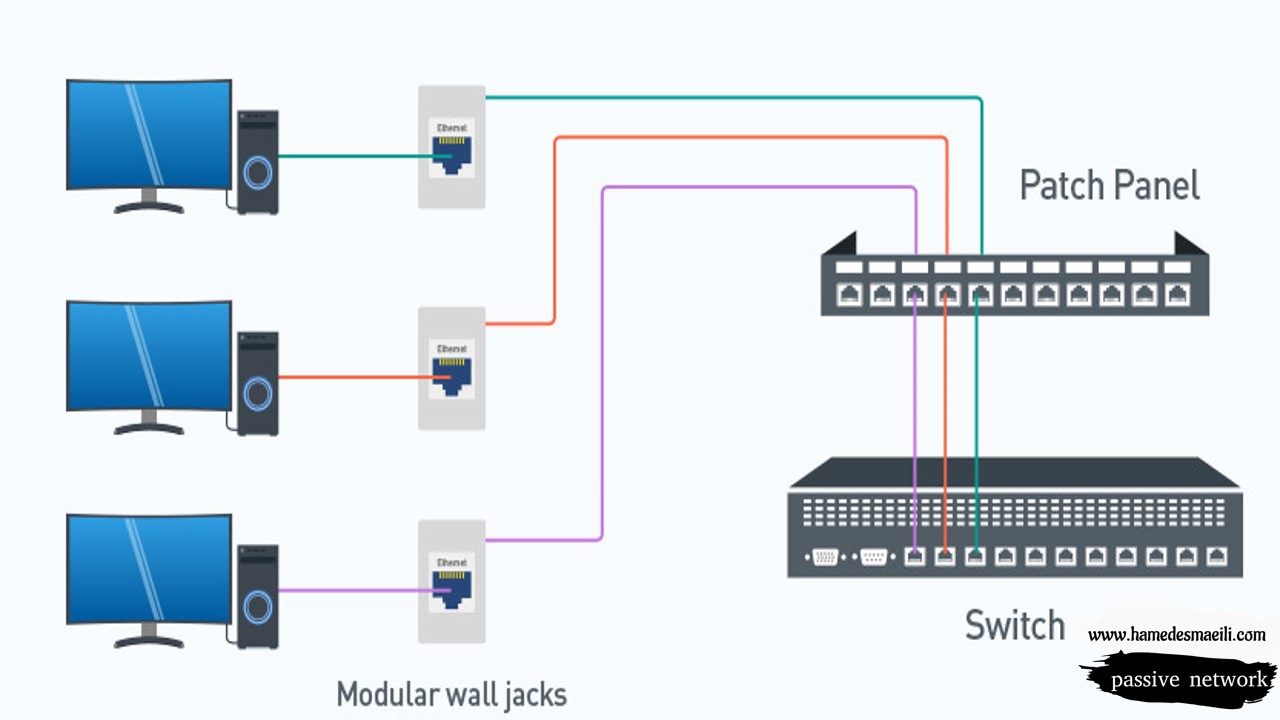

Patch Panels:
فرض کنید که 300 رشته کابل وارد رک اتاق سرور شده و به تجهیزاتی متصل است. حال اگر فردا روز کامپیوتری دچار قطعی شبکه شد، کدام یک از این 300 رشته کابل خواهد بود؟

در Patch Panels به واسطه برچسبی که برای هر یک از پورت ها تعبیه شده، جهت پیدا کردن مسیر کابل به سوئیچ استفاده می شوند. به خاطر داشته باشید که پشت Patch Panels کابل نمی خورد و باید با استفاده از آچار پانچ ، 8 رشته سیم را پانچ کنید و از جلوی Patch Panels یک رشته کابل به سوئیچ متصل کنید.

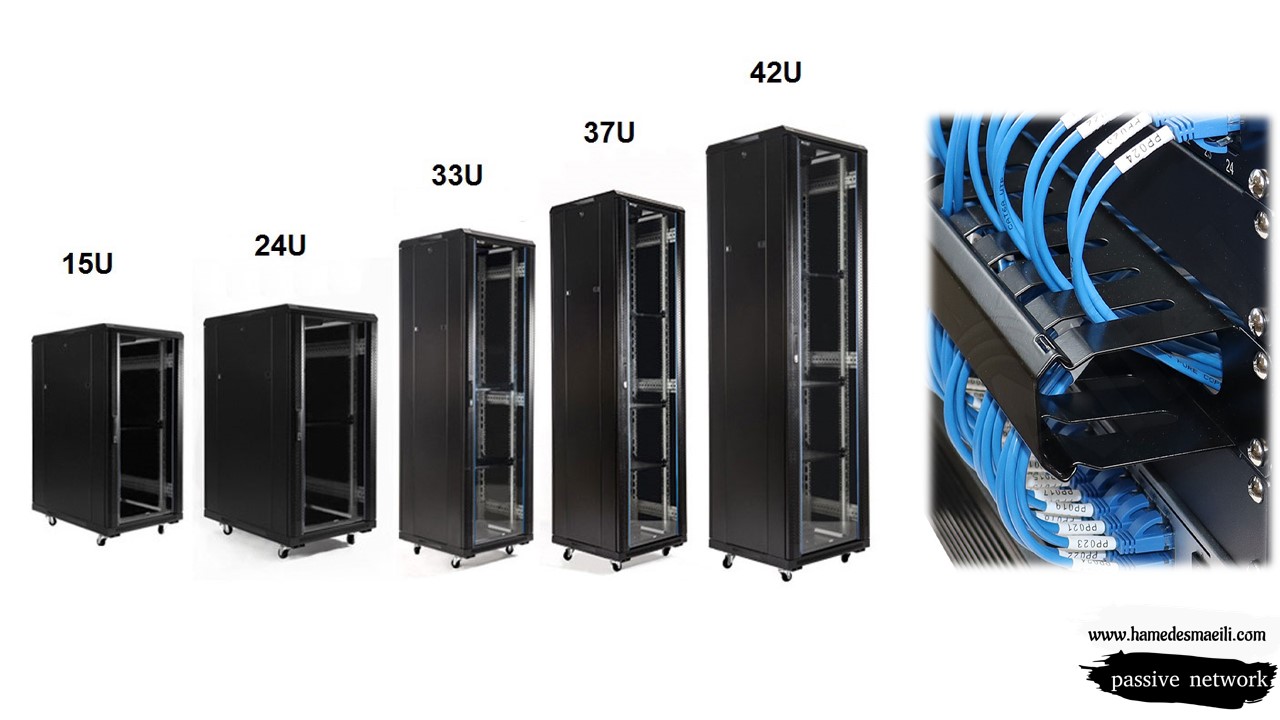

Cable Management & Racks:
زمانی که کابل با حجم زیادی وجود دارد، Cable Management کابل ها را از یک سری حلقه ها عبور می دهند تا کابل ها کنترل و خودشان را رها نکنند.

به خاطر داشته باشید که هنگام خرید رک ایستاده یا دیواری ، فکر فضای سوئیچ، Pach Panel و Cable Management را داشته باشید. ارتفاع استاندارد دستگاه 2.5 اینچ در رک های ایستاده یا دیواری، یک Unit فضا اشغال می کند بنابراین حتما در هنگام خرید عنوان کنید که رک چند Unit نیاز دارید.

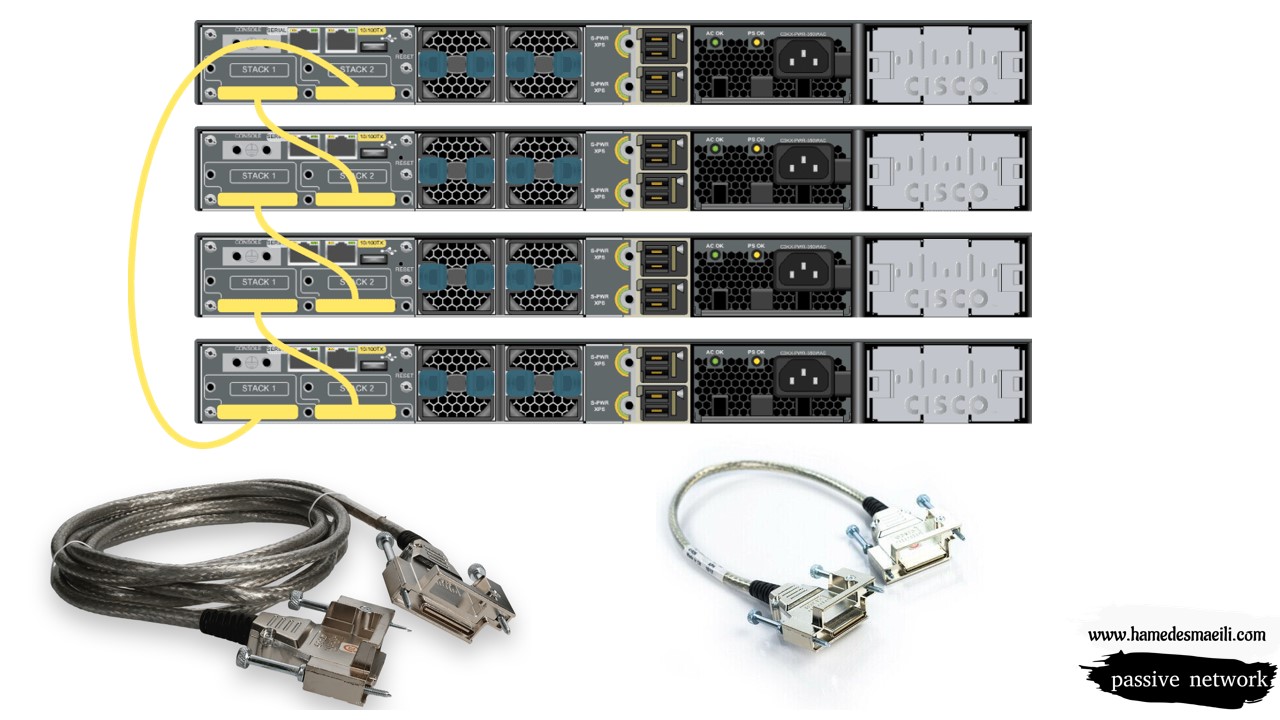

Stack cable:
این قابلیت وجود دارد که سوئیچ ها را با استفاده از کابل های Stack به یکدیگر متصل کنید و با دادن یک IP به سوئیچ ها مثلا Telnet بزنید. به خاطر داشته باشید که هر سوئیچ قابلیت Stack را ندارد، مثلا سوئیچ های سری 3700 دارای 2 عدد Slot مربوط به Stack هستند که البته یک سری تنظیمات خاص دارد و باید کابل های Stack به صورت ضربدری به یکدیگر متصل شوند.

رنگ بندی کابل Twisted pair:

دو نوع استاندارد جهت رنگ بندی کابل های Twisted pair وجود دارد 👈 (568A , 568B)
معروف ترین نوع استاندارد در دنیا 568B است. به خاطر داشته باشید که اگر دو سر کابل را یک استاندارد (568A) استفاده کنید در نتیجه کابل شما Straight Through است و اگر دو سر کابل متفاوت باشد (568A , 568B) ، کابل شما Crossover است.

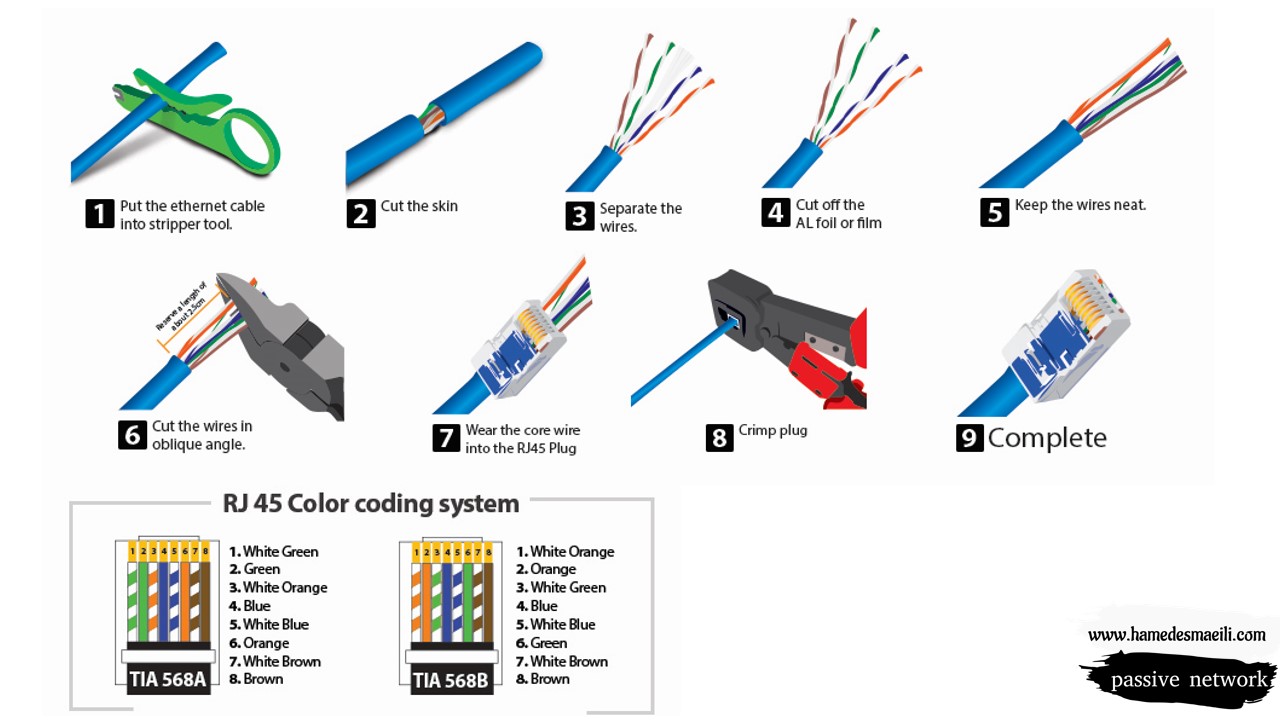

سوکت زدن کابل شبکه:
✔️ در حدود 2 سانتی متر از روکش اصلی کابل را باز کنید تا به 8 رشته سیم داخل کابل برسید.
✔️ به جز این 8 رشته سیم، الیافی جهت انعطاف پذیر شدن و مقاومت کابل وجود دارد که بهتر است وارد کاکتور نگردد، زیرا نقش عایق را بازی می کند.
✔️ طبق استاندارد رنگ بندی 568B ، رشته سیم ها را کنار هم بگذارید.
✔️ سوکت RJ45 را طوری با دستان خود نگه دارید که پین آن رو به پایین باشد.
✔️ بعد از قرار دادن 8 رشته سیم در Connector ، حتما چک کنید که سیم ها تا انتهای Connector پیش رفته باشد و از زیر تیغه زرد رنگ عبور کرده باشد.
✔️ بر روی Connector یک شکاف وجود دارد و بهتر است جهت بالا بردن استحکام، طول قطع کردن شما جوری باشد که مقداری از کابل اصلی داخل کانکتور باشد.
✔️با استفاده از آچار پانچ شبکه تیغه های فلزی رو به پایین حل داده شده تا این 8 رشته سیم را زخم کند.
✔️ در اخر حتماً از تستر جهت تست 8 رشته سیم استفاده کنید.
