Frame Relay Cloud:

Frame Relay جزء معروف ترین تکنولوژی WAN لایه 2 است. براساس یک خط که از مخابرات اجاره می کنید (ملغب به Lease line) و به واسطه Serial Interface که به Router شما متصل شده است، به هر تعداد نقطه که فاصله جفرافیایی زیادی از یکدیگر دارند به صورت Point-to-Point متصل خواهید شد.

🔹 امروزه تکنولوژی هایی مثل MPLS به جای Frame Relay در اتصالات WAN مورد استفاده قرار می گیرد. ( MPLS در لایه 3 با آدرس IP و براساس جداول مسیریابی کار می کند)

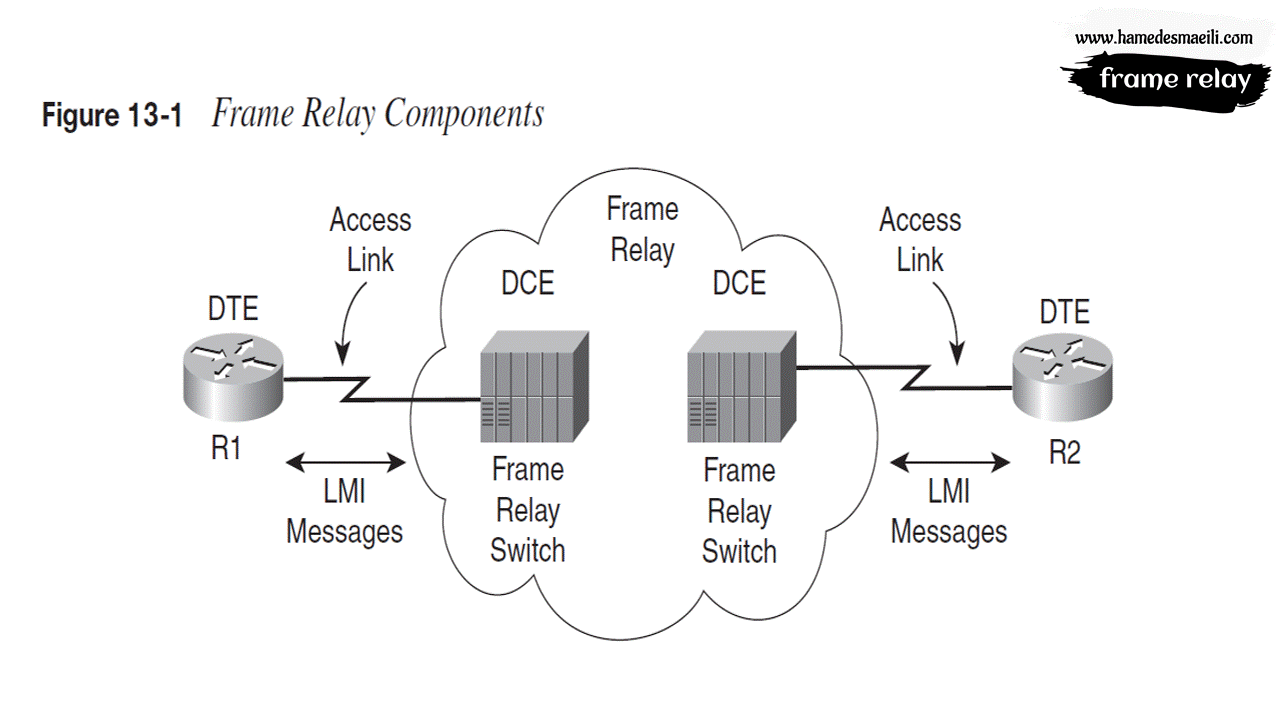

Access Link:
خطی است که از مخابرات اجاره می کنید (Lease line) و به واسطه Serial Interface که به Router شما متصل شده به هر تعداد نقطه به صورت Point to point متصل می شوید.
Access Link ها بین Router و سوئیچ های مخابراتی (Frame Relay Switch) قرار می گیرند که در آن نوع اتصالات کابل V.35 بسیار حائز اهمیت است. در دنیای واقعی زمانی که سرعت اتصالی را انتخاب و بابت آن پول پرداخت می کنید ، سوئیچ های مخابراتی (Frame Relay Switch) همیشه سمت DCE است ، زیرا تعیین کننده سرعت اتصال است و DTE همیشه سمت Router می باشد.

LMI Messages:
پیام هایی که بین Router و سوئیچ مخابراتی (Frame Relay Switch) شهر های مختلف جابه جا می شود تا از وضعیت و در دسترس بودن یکدیگر مطلع شوند. (حکم Ping را دارد)
LMI Messages ها به 3 قسمت 👈 ( ITU، ANSI، Cisco ) تقسیم می شوند. نکته ای که حائز اهمیت است، نوع پیام های LMI جابه جا شده بین شهر های مختلف می تواند متفاوت باشد، اما بین Router و سوئیچ های مخابراتی مثلا شهر شیراز باید یکسان باشد.

Permanent Virtual Circuit (PVC):
PVC در لغت به معنای مدار مجازی دائم است. اگر بین Router شیراز و تهران یک ارتباط دائم و بدون قطعی برقرار شود اصطلاحاً می گویند بین Router ها PVC ایجاد شده است.
در هر سمت PVC (Router شیراز یا تهران)، عبارتی تحت عنوان DLCI وجود دارد. Frame Relay تکنولوژی لایه 2 است، یعنی مبداء و مقصد را با IP نمی شناسد و از شناسه ای تحت نام DLCI در لایه 2 استفاده می کند. در حقیقت از روی این شناسه (DLCI) مشخص می شود که Packet مورد نظر به کدام شهر باید ارسال گردد. (عدد DLCI را مخابرات تعیین می کند)

Nonbroadcast multiaccess (NBMA):
تکنولوژی های X.25، Frame Relay و ATM از خانواده (NBMA) هستند. براساس یک خط که از مخابرات اجاره می کنید (ملغب به Lease line) و به واسطه Serial Interface که به Router شما متصل شده است، به هر تعداد نقطه که فاصله جفرافیایی زیادی از یکدیگر دارند به صورت Point to point متصل خواهید شد. در حقیقت Packet شما به شکل Unicast به چند شهر مختلف ارسال می گردد.

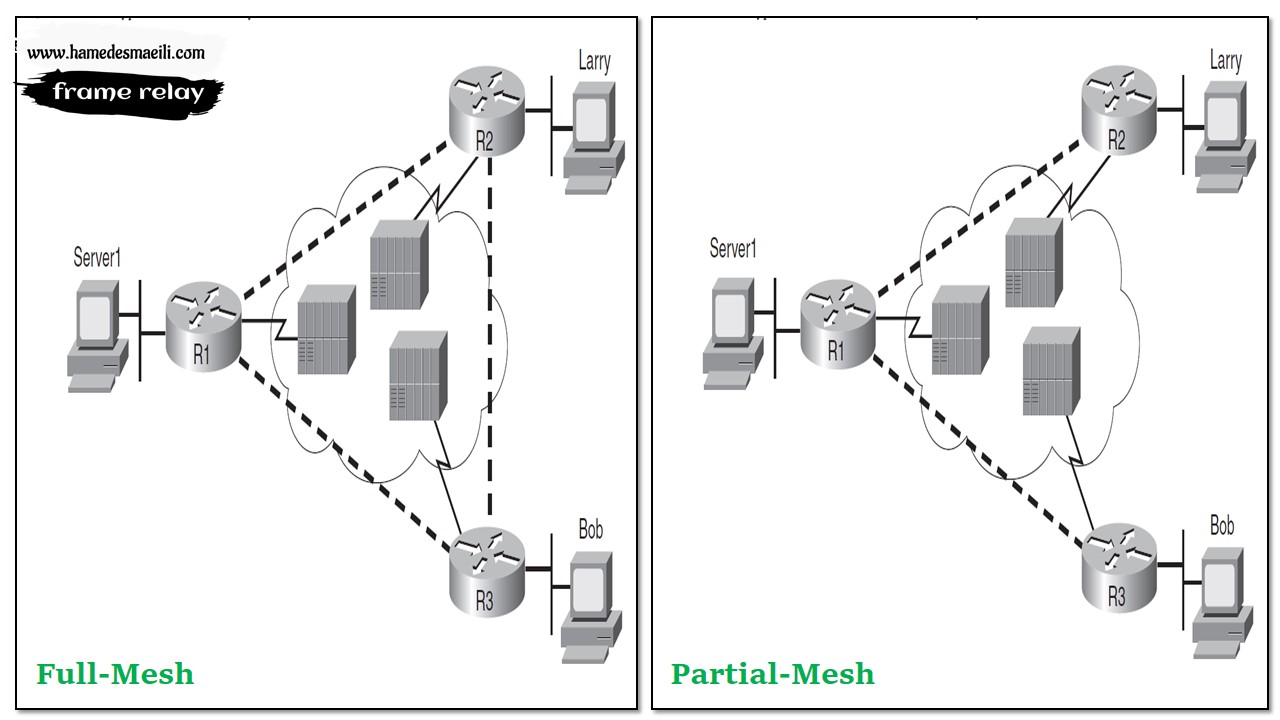

به خاطر داشته باشید که شبکه ها در بستر Frame Relay به دو شکل Full-Mesh و Partial-Mesh به یکدیگر متصل می شوند. Full-Mesh یعنی همه Router ها متصل به یکدیگر هستند، اما در Partial-Mesh به واسطه یک Router تعدادی Router به یکدیگر متصل اند. (به دلیل بحث هزینه ها در دراز مدت)

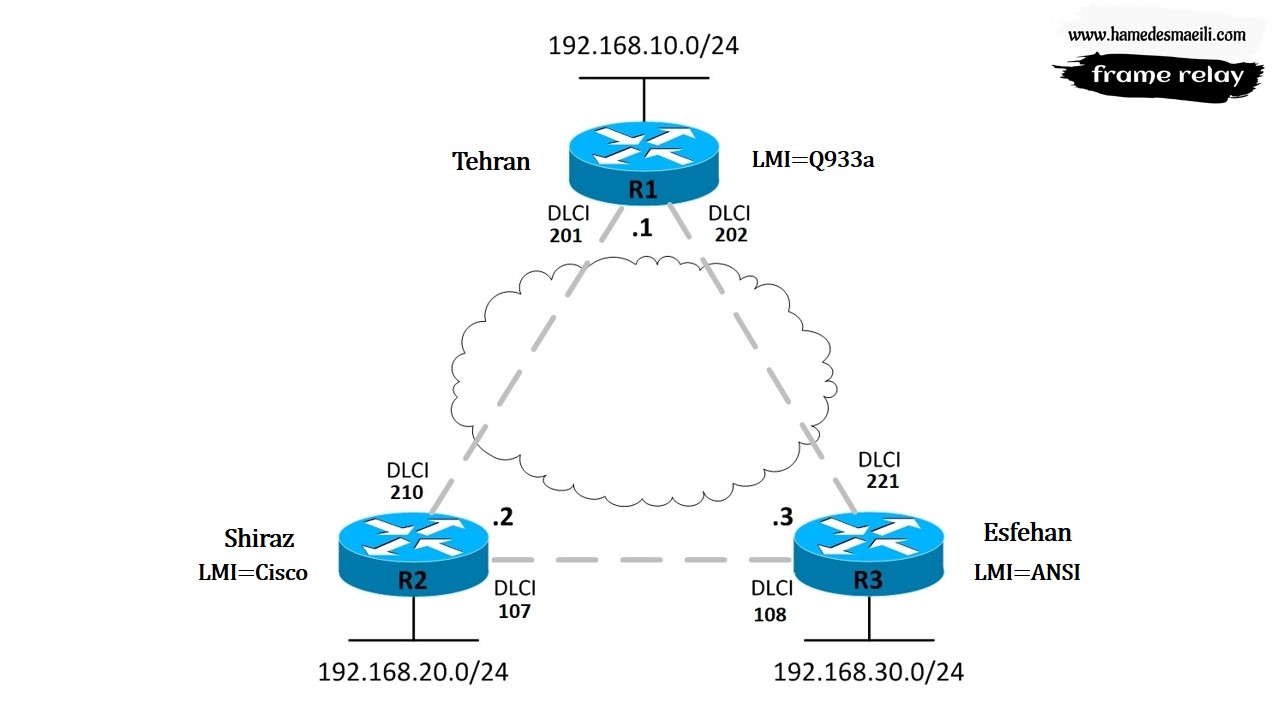

سناریو:
جهت پیاده سازی شبکه Frame Relay به شکل Full-Mesh از نرم افزار وزین Cisco Packet Tracer استفاده کنید .

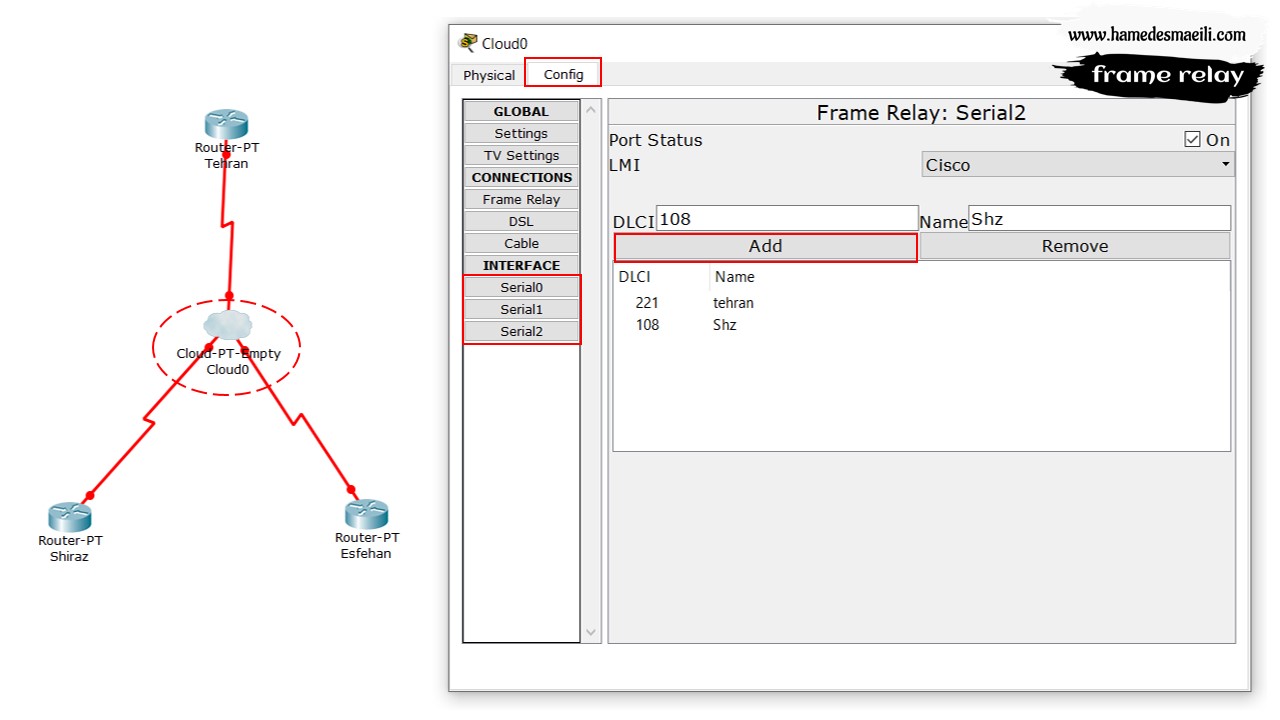

Configure Serial Interface:
در ابتدا وضعیت عملکرد Serial Interface ها در Cloud باید مشخص گردد.
🔹 بر روی Cloud کلیک و تب Config انتخاب کنید.
🔹 در مرحله بعد Serial Interface مورد نظر را انتخاب، نوع پیام LMI و عدد DLCI آنها را مشخص کنید.

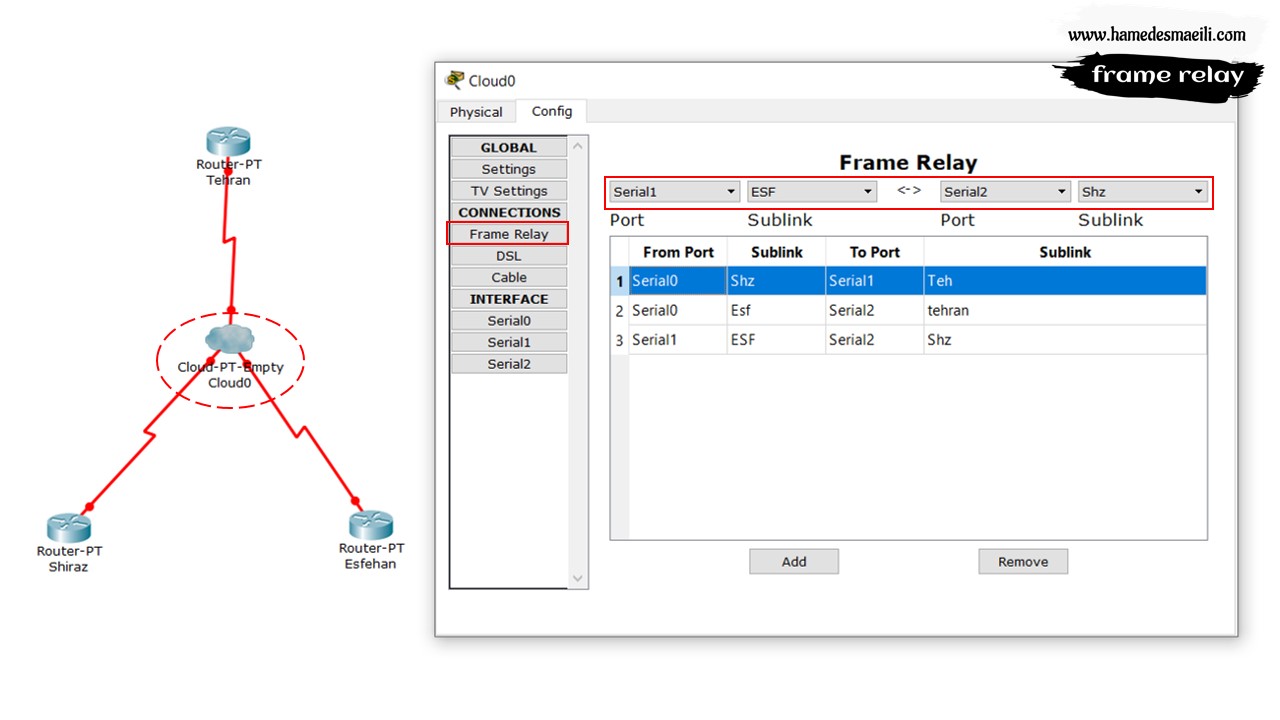

ساخت PVC:
در مرحله بعد شروع به ساخت 3 عدد PVC کنید. باید برای Cloud این موضوع را مشخص کنید که مثلا DLCI 107 آن سمت دیگر آن DLCI 108 قرار دارد.
🔹 ابتدا در تب Config وارد بخش Frame Relay شوید.
🔹 مثلا، من از تهران به شیراز متصل شوم که ملاک Cloud است. (مسیر Cloud 👈 اگر Serial0 من را به شیراز برساند، Serial1 من را به تهران بر می گرداند)

Configure Router:
مستحضر باشید که انواع مختلفی از Frame Relay وجود دارد که مدل Point-to-Point معروف ترین آن است. (یعنی بستر Frame-Relay ، که هر PVC یک رنج IP مستقل دارد)

عملیات ( Sub-Interface ) در Serial Interface ها بدین شرح است :
✔️ Interface سریال روتر حتماً باید فعال باشد . ( اصل Serial Interface حتماً باید no shutdown باشد )
✔️ Serial Interface ها باید در محیط Frame Relay کار کند. بنابراین با عبارت Encapsulation (نحوه بسته بندی کردن اطلاعات در لایه 2) نوع محیط آن را مشخص کنید.
✔️ جهت کار کردن Sub-Interface حتماً نوع LMI Messages بین Router و سوئیچ مخابراتی (Frame Relay Switch) تایپ کنید.
✔️ برای هر Serial Interface شکسته شده ، یک شماره شناسه به همراه مدل Frame Relay انتخاب می کنیم .
✔️ بعد از شکستن Interface و تعیین رنج IP باید عدد DLCI شهر ها را مشخص کنید. (مثلا، شیراز با DLCI 210 به تهران می رسد)

Shiraz(config)#interface serial 2/0
Shiraz(config-if)#no sh
Shiraz(config-if)#encapsulation frame-relay
Shiraz(config-if)#frame-relay lmi-type cisco
Shiraz(config)#int serial 2/0.210 point-to-point
Shiraz(config-subif)#ip address 192.168.10.5 255.255.255.0
Shiraz(config-subif)#frame-relay interface-dlci 210
