Cisco Serial Interface:

اتصالاتی که بر روی Serial Interface ها انجام می شود ، اتصالاتی لایه 2 (Data link layer) است. البته منظور از اتصالات لایه 2 MAC address نیست ، زیرا Serial Interface ها MAC ندارند. MAC address مربوط به Interface هایی است که در فضای Ethernet کار می کنند . ( Gigabit Ethernet ، Fast Ethernet و … )

منظور از اتصالات لایه 2 ، بدان معنی است که هر تکنولوژی لایه 2 نیازمند Encapsulation است.در لایه 2 عملیات Encapsulation به 3 صورت برای Serial Interface ها انجام می شود :
✔️ HDLC: پیش فرض و مختص برند Cisco است .
✔️ PPP: متداول ترین Encapsulation در دنیا (Point-to-Point Protocol) است و زمانی که بستری را از مخابرات اجاره می کنید بر روی Encapsulation PPP کار می کند.
✔️ Frame Relay

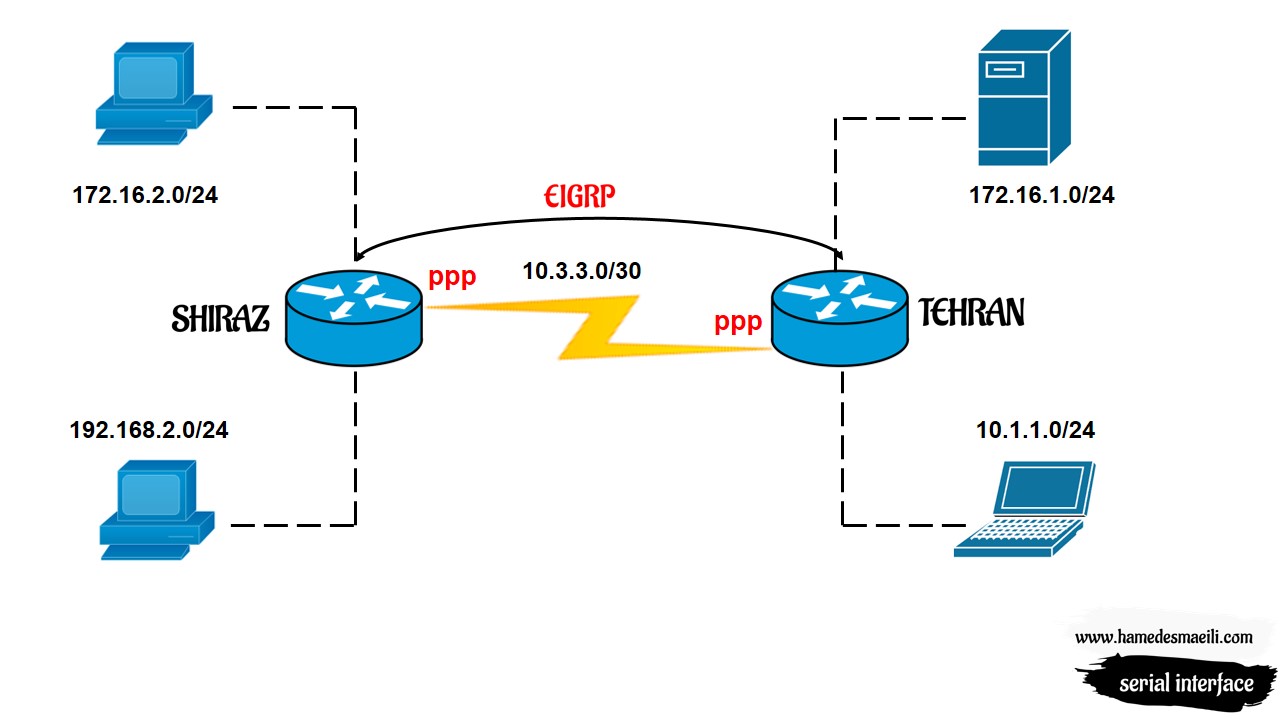

👈 طبق سناریو بالا، در ابتدا Serial Interface ها را انتخاب و IP بر روی آنها تنظیم کنید .

Shiraz(config)#interface serial 0/3/0
Shiraz(config-if)#ip address 10.3.3.1 255.255.255.252
Shiraz(config-if)#no shutdown

Tehran(config)#interface serial 0/3/0
Tehran(config-if)#ip address 10.3.3.2 255.255.255.252
Tehran(config-if)#no shutdown

Encapsulation پیش فرض Serial Interface ها 👈 HDLC است و جهت تغییر آن به PPP از دستور زیر استفاده کنید. (2 سر اتصال حتماً باید Encapsulation آن یکی باشد )

Shiraz(config)#interface serial 0/3/0
Shiraz(config-if)#encapsulation ppp

Tehran(config)#interface serial 0/3/0
Tehran(config-if)#encapsulation ppp

مستحضر باشید که بر روی Interface ها شما به صورت پیش فرض یک سرعت Clock Rate با نرخ 2 میلیون وجود دارد که البته می توانید آن را تغییر دهید . اما در دنیای واقعی اگر 2 روتر را از طریق Serial Interface ها متصل و Clock Rate را جابه جا کنید، قطعاً زمان File Transfer متفاوت خواهد بود. (جهت تغییر Clock Rate باید سمت DCE را انتخاب کنید)

Shiraz(config)#int se 0/3/0
Shiraz(config-if)#clock rate 4000000

Tehran(config)#int se 0/3/0
Tehran(config-if)#clock rate 4000000

نکاتی در مورد Serial Interface ها :

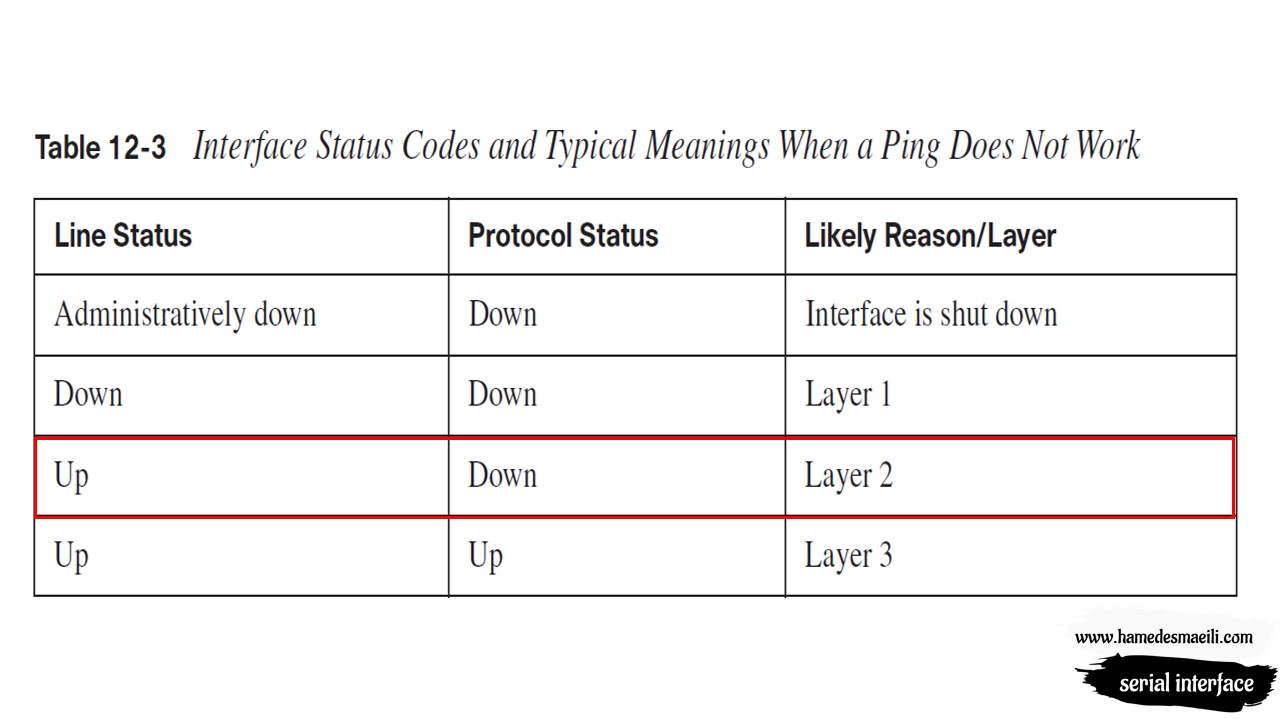

جدول زیر 4 حالت را به ما نشان می دهد ، که براساس این 4 حالت زمانی که ارتباط Ping ندارید ، مشکل را برطرف کنید . (در واقع خروجی دستور show ip interface brief در Cisco است)

متداول ترین حالت Up Down است که در 3 صورت برای Serial Interface ها اتفاق می افتد :
1 Clock Rate سمت DCE تنظیم نشده باشد .
2 دو سر اتصال Encapsulation آنها یکی نباشد .
3 عملیات شناسایی Authentication بر روی Router ها تنظیم نشده باشد .(Password , Username اشتباه تایپ شده باشد)

عملیات Authentication (شناسایی) :
طبق سناریو Router شیراز و تهران با یک خط Lease Line به یکدیگر متصل هستند که Data روی این خط جابه جا می شود . حال اگر یک نفر در تهران این Router را از مدار خارج و Router دیگری را قرار دهد ، داده های غلط به Router شیراز خواهد رسید. حال این امکان وجود دارد که دو Router از یکدیگر مطمئن باشند که جای آنها عوض نشده است . (ارتباط بین دو Router روی Serial Interface ها منوط به Password , Username کنید)

تنظیم Authentication بر روی Serial Interface ها : (اختیاری)
✔️ زمانی می توانید بین دو Router عملیات Authentication انجام دهید که Encapsulation هر دو سر اتصال PPP باشد.
✔️ پروتوکل های شناسایی (MS-CHAP v2 - CHAP- PAP) هر دو سر اتصال یکی باشد.
✔️ Username و Password هر Router دقیقاً باید Hostname روتر مقابل باشد.
✔️ Password هر دو سر اتصال باید برابر باشد .(Password ، Username به حروف کوچک و بزرگ حساس هستند)

Shiraz(config)#username Tehran password mypass
Shiraz(config)#interface serial 0/3/0
Shiraz(config-if)#encapsulation ppp
Shiraz(config-if)#ppp authentication chap

Tehran(config)#username Shiraz password mypass
Tehran(config)#interface serial 0/3/0
Tehran(config-if)#encapsulation ppp
Tehran(config-if)#ppp authentication chap pap

پروتوکل مسیریابی EIGRP:

پروتوکل های مسیر یابی براساس نحوه تعامل با Subnet Mask به 2 دسته تقسیم می شوند :

Classful :
پروتکل مسیریابی Classful ، ملاک را Subnet Mask پیش فرض کلاس IP در نظر می گیرد . (مثل پروتوکل های IGRP ، RIPv1 )

Subnet Mask های پیش فرض :
Class A : 1 - 126 👉 Subnet Mask = 255.0.0.0
Class B : 128 - 191 👉 Subnet Mask = 255.255.0.0
Class C : 192 - 223 👉 Subnet Mask = 255.255.255.0

Classless :
پروتکل مسیریابی Classless ، ملاک را Subnet Mask که شما مشخص کردید ، در نظر می گیرد . (مثل پروتوکل RIPv2 ، EIGRP)
بعد از تنظیم RIPv2 ، EIGRP بر روی Router ، در تنظیمات show run دستگاه Network ها به حالت Classful رؤیت خواهند شد ، اما شما ملاک را جدول مسیریابی روتر همسایه قرار دهید ، که به حالت Classless کار می کند .

نکات پروتکل EIGRP :
✔️ ابتدا نیازمند یک مرز فرضی Autonomous System (AS) هستید ، که این مرز با عدد و بین بازه های 1 تا 65535 می باشد. داستان مرز فرضی این است که دو روتر جداول مسیر یابی یکدیگر را جابه جا می کنند ، اگر شماره (AS) آنها یکی باشد. (اصطلاحاً هم مرز یکدیگر باشند)
✔️ در Subnetmask 👈 EIGRP وجود ندارد و باید از WildCard که عکس Subnetmask استفاده کنید. (WildCard یعنی هر آنچه بیت 1 دارد 0 و هر آنچه بیت 0 دارد 1 شود)
✔️ پروتکل مسیریابی Classful ، ملاک را Subnet Mask پیش فرض در نظر می گرفت ، که اصطلاحا Auto Summary گویند . (ملاک را Subnet Mask پیش فرض کلاس IP در نظر می گیرد)
✔️ در تنظیمات EIGRP می توانید فرمت Subnet Mask بنویسید ، که البته خود دستگاه آن را به شکل WildCard بر می گرداند.

نحوه تنظیم EIGRP :

Shiraz(config)#router eigrp 6
Shiraz(config-router)#no auto-summary
Shiraz(config-router)#network 172.16.1.0 0.0.0.255
Shiraz(config-router)#network 192.168.2.0 0.0.0.255
Shiraz(config-router)#network 10.3.3.0 0.0.0.3

Tehran(config)#router eigrp 6
Tehran(config-router)#no auto-summary
Tehran(config-router)#network 172.16.2.0 0.0.0.255
Tehran(config-router)#network 10.1.1.0 0.0.0.255
Tehran(config-router)#network 10.3.3.0 0.0.0.3
