Basic Router Configuration:

جهت اتصال 2 شبکه به واسطه Router از نرم افزار وزین Cisco Packet Tracer استفاده کنید . نرم افزاری مختص آکادمی Cisco و مناسب یادگیری مباحث Cisco می باشد .

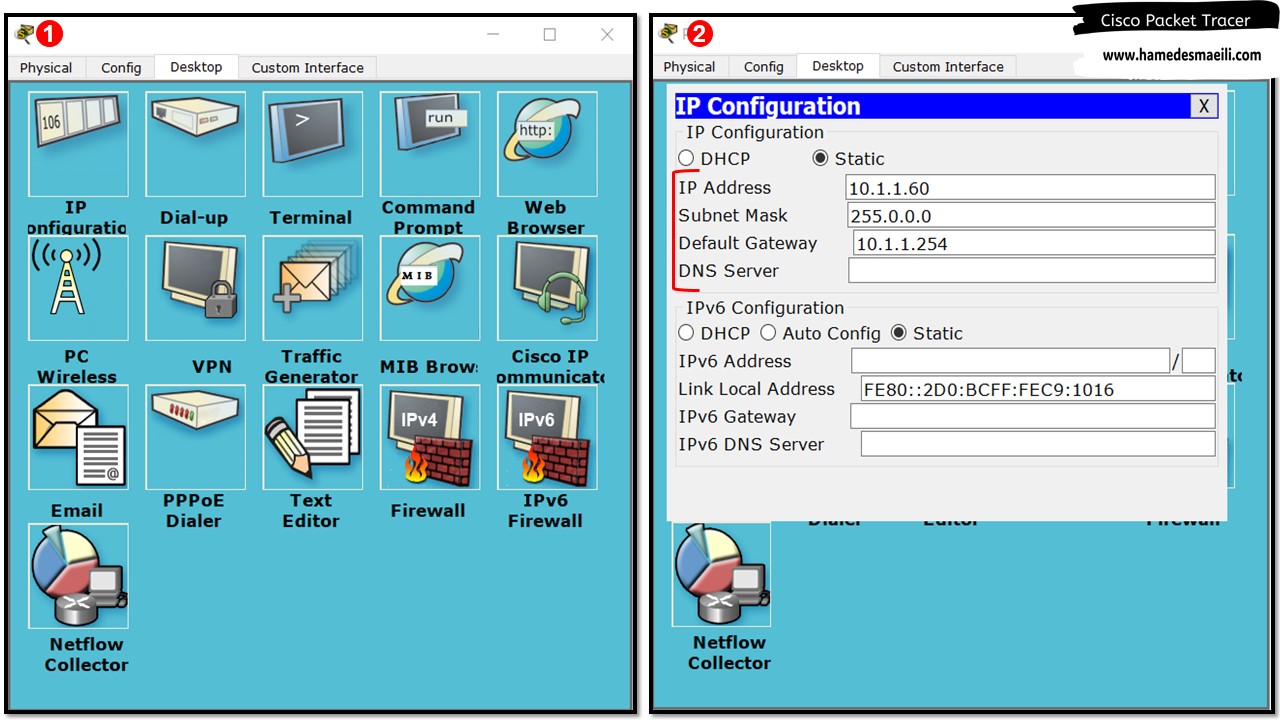

👈 تنظیم IP در Packet Tracer :

جهت IP دادن به دستگاه های مثل ( کامپیوتر ، لپ تاپ ، سرور ) در نرم افزار Packet Tracer :
✔️ بر روی تجهیزات یک بار کلیک کنید .
✔️ وارد تب Desktop شوید و گزینه IP Configuration را انتخاب کنید .

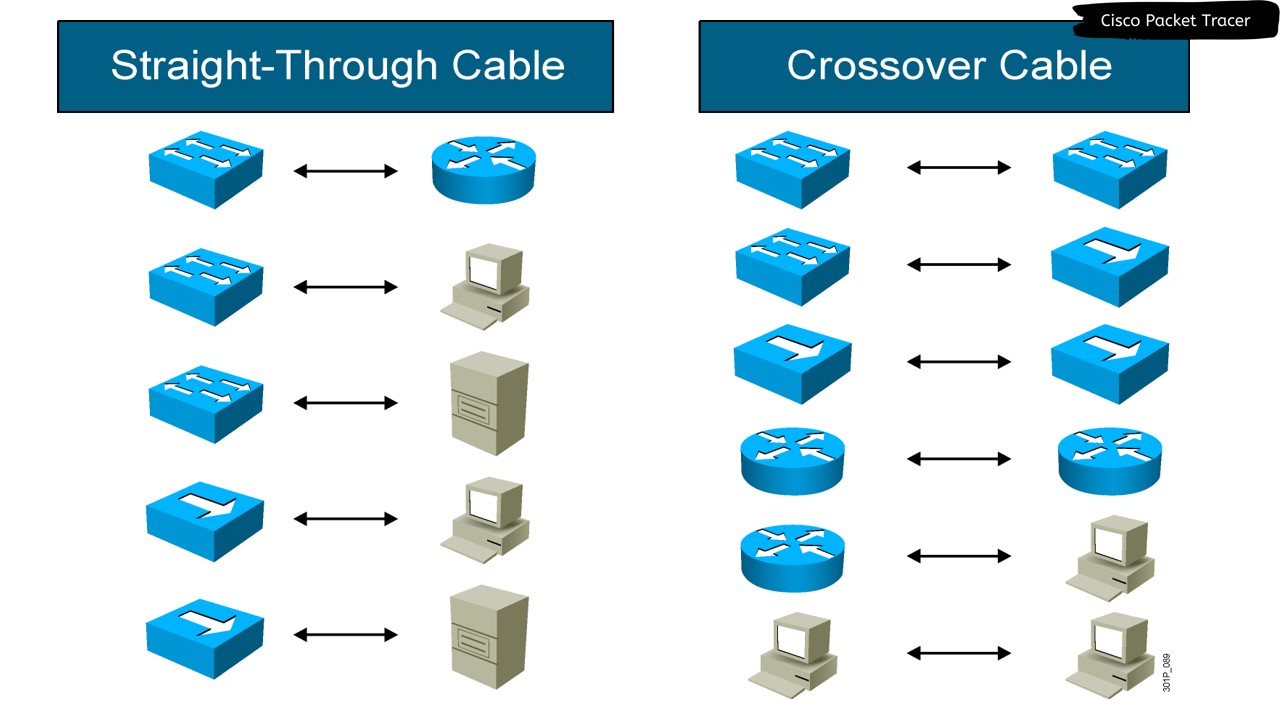

👈 کابل کشی ( اتصالات ) :

به خاطر داشته باشید که ، جهت بحث اتصال در دنیای شبکه استاندارد ها وجود دارد . البته قاعدتاً بعضی جاها می توانید این استاندارد ها را رعایت نکنید . استاندارد می گوید :

✔️ اگر 2 دستگاهی که به هم متصل می کنید شبیه به هم باشند ( Router به Router ) ، از Crossover Cable استفاده کنید .
( البته یک استثنا هم وجود دارد کامپیوتر به Router ، شبیه به هم نیستند ، اما از کابل Cross استفاده کنید )

✔️ اگر 2 دستگاهی که به هم متصل می کنید شبیه به هم نباشند ( سوئیچ به Router ) ، از Straight Through Cable استفاده کنید .

👈 تنظیمات Router :

فرض نرم افزار Packet Tracer بر این است که ، شما کابل کشی انجام دادید و نرم افزار PuTTY را اجرا کردید .

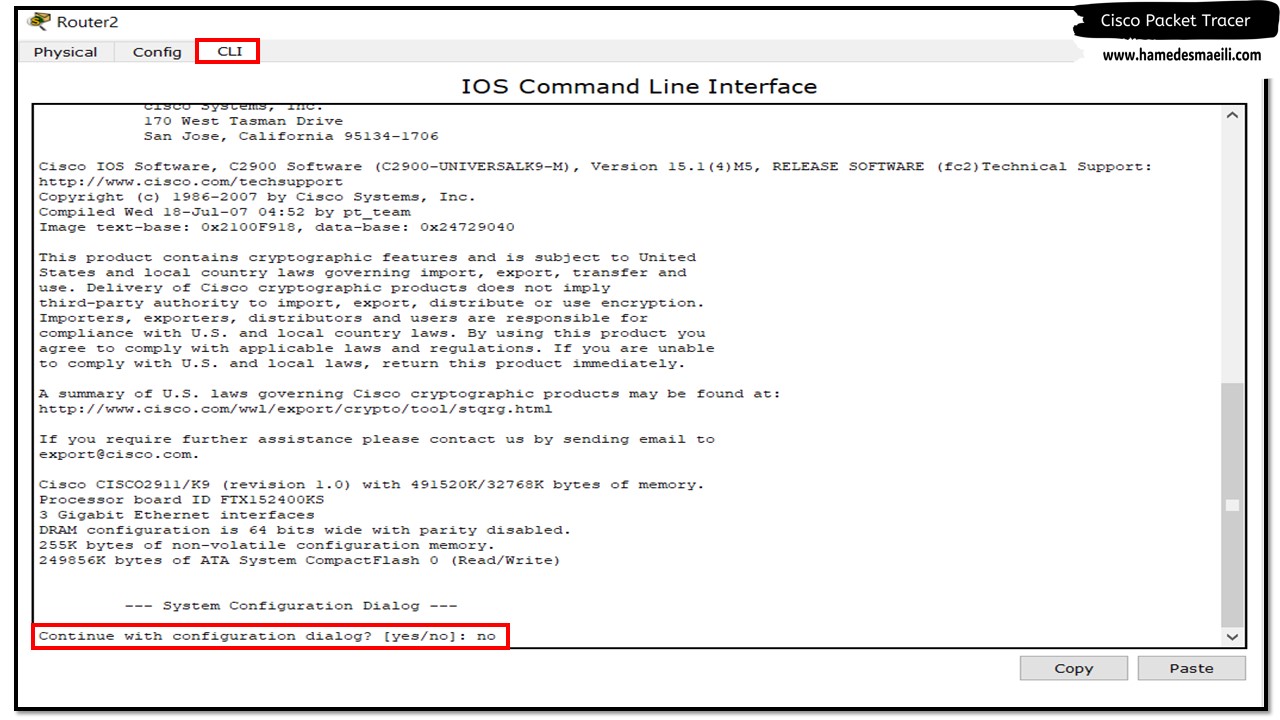

✔️ بر روی Router یک بار کلیک و وارد تب CLI شوید .
✔️ در محیط Command Line Interface گزینه No را تایپ و شروع به تنظیمات Router کنید .

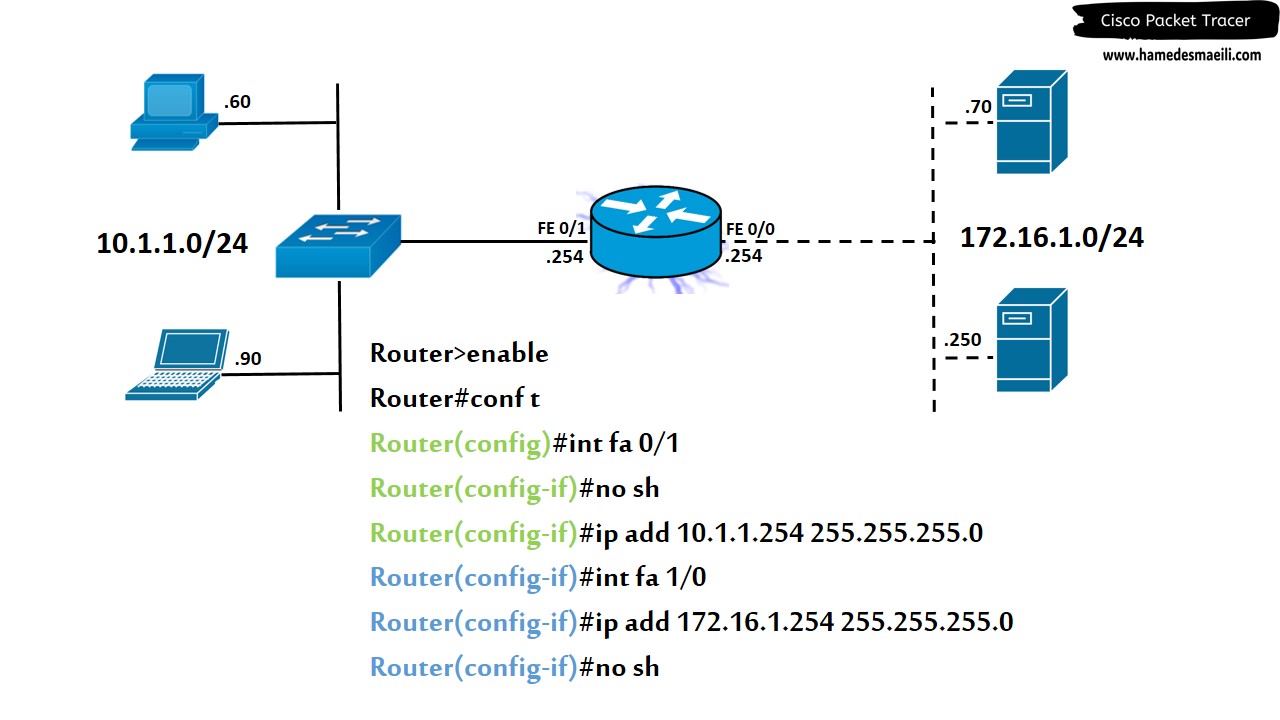

Router>enable
Router#conf t
Router(config)#int fa 0/0
Router(config-if)#no sh
Router(config-if)#ip add 10.1.1.254 255.255.255.0
Router(config-if)#int fa 1/0
Router(config-if)#ip add 172.16.1.254 255.255.255.0
Router(config-if)#no sh
